Kas yra jungtis

Jungtys, kaip pagrindiniai srovės ar signalinių jungčių komponentai, taip pat yra svarbi pramoninės sistemos dalis. Kaip didelės, kaip lėktuvai ir raketos, mažos kaip mobilieji telefonai ir televizoriai, jungtys atsiranda įvairiomis formomis, statydamos tiltus tarp grandinių ar kitų komponentų, prisiimdamos elektros srovės ar signalinių jungčių vaidmenį.

Jungtis yra JUNGTIS. Taip pat žinomas kaip jungtys, kištukai ir lizdai Kinijoje. Paprastai tai reiškia elektros jungtis. Tai yra prietaisas, jungiantis du aktyvius įrenginius, kad perduotų srovę ar signalą.

Jungtis yra komponentas, su kuriuo dažnai susiduria mūsų elektronikos inžinerija ir techninis personalas. Jo funkcija yra labai paprasta: sukurti ryšio tiltą tarp užblokuotų ar izoliuotų grandinių grandinėje, kad srovė galėtų tekėti, o grandinė galėtų realizuoti iš anksto nustatytą funkciją. Jungtys yra būtina elektroninės įrangos dalis. Stebėdami srovės srauto kelią, visada rasite vieną ar daugiau jungčių.

Jungčių formos ir struktūros nuolat keičiasi. Yra įvairių tipų jungtys su skirtingais taikymo objektais, dažniais, galia ir taikymo aplinkomis. Pavyzdžiui, apšvietimo jungtys aikštelėje ir kietųjų diskų jungtys bei raketų uždegimo jungtys yra gana skirtingos. Tačiau nesvarbu, kokia jungtis, būtina užtikrinti, kad srovė tekėtų sklandžiai, nuolat ir patikimai. Apskritai, tai, prie ko prijungta jungtis, neapsiriboja srove. Šiandien sparčiai plėtojant optoelektroninę technologiją, signalo perdavimo nešėjas yra šviesus optinio pluošto sistemoje. Stiklas ir plastikas pakeičia laidus įprastoje grandinėje, tačiau optinis signalas Jungtys taip pat naudojamos keliuose, o jų funkcijos yra tokios pačios kaip grandinės jungtys.

Jungties gimimas yra sumanytas iš naikintuvų gamybos technologijos. Mūšio orlaivis turi būti pripildytas degalų ir suremontuotas ant žemės, o laikas, praleistas ant žemės, yra svarbus mūšio pergalės ar pralaimėjimo veiksnys. Todėl Antrojo pasaulinio karo metu JAV karinės valdžios institucijos buvo pasiryžusios sutrumpinti antžeminio palaikymo laiką ir padidinti kovos laiką dėl naikintuvų.

Iš pradžių jie sujungė įvairius valdymo instrumentus ir dalis, o tada jungtimis sujungė juos į visą sistemą. Remontuojant, išardykite netinkamai veikiantį įrenginį ir pakeiskite jį nauju, o orlaivis galės nedelsiant skristi į orą. Po karo "AT-T Bell Labs" sėkmingai sukūrė "Bell" telefonų sistemą, o tada kompiuterių, ryšių ir kitų pramonės šakų augimas suteikė daugiau galimybių kurti jungtis, gautas iš savarankiškų technologijų, o rinka sparčiai plėtėsi.

Jungties klasifikacija

Kadangi jungties struktūra tampa vis įvairesnė, nuolat atsiranda naujų struktūrų ir taikymo laukų, o bandant išspręsti klasifikavimo ir pavadinimo problemas su fiksuotu modeliu tapo sunku pritaikyti.

1. Atsižvelgiant į naudojimo pobūdį

Išorinė jungtis (išoriniam gaubtui), vidinė jungtis (vidiniam gaubtui).

2. Pagal jungties lygį

●1 lygis. Paketo sujungimo komponentas (ĮRENGINYS IKI PAKAVIMO):

Nurodo IC CHIP ir pin ryšį.

●2 lygis. Jungtis tarp pakuotės ir pagrindo (komponentas lemia CIRCCUITRY):

Nurodo ryšį tarp komponento ir kompiuterio plokštės.

●3 lygis. Jungtis prie valdybos (valdyba prie valdybos):

Nurodo ryšį tarp kompiuterio plokštės ir kompiuterio plokštės.

●4 lygis. Posistemis prie posistemio ryšio (POGRUPIS Į POGRUPĮ)

●5 lygis. Ryšys tarp I/O posistemių (POSISTEMIS Į I/O PRIEVADĄ).

●6 lygis. Sistemos prijungimas prie sistemos (SYSTEM TO SYSTEM).

3. Pagal apdorojimo būdą

"Crimp Type" ir "I.D.CType" taip pat vadinami auskarų vėrimo tipu, litavimo tipu ir nuliniu įterpimo tipu (Z.I.F tipas).

4. Pagal naudojimo būdą

Laidų jungtys, jungtis nuo lentos prie lentos, jungtys nuo vielos iki vielos, lizdai, įvesties ir išvesties jungtys.

5. Pagal formą

PCB plokštės jungtis, plokščia kabelio jungtis, koaksialinė kabelio jungtis, įdėta jungtis, žiupsnelis jungtis, apvali jungtis, kampinė jungtis, jungtis spausdintai laidų lentai.

6. Pagal struktūrą

Bendrosios jungtys, drėgmei atsparios ir vandeniui atsparios jungtys, aplinkai atsparios jungtys, sandarios jungtys, ugniai atsparios jungtys ir vandeniui atsparios jungtys.

7. Pagal darbo dažnumą

Žemas dažnis ir aukštas dažnis (su 3 MHz kaip riba).

8. Iš savo universalumo ir susijusių techninių standartų jungtys gali būti suskirstytos į šias kategorijas (kategorijas):

(1)Žemo dažnio apskrita jungtis;

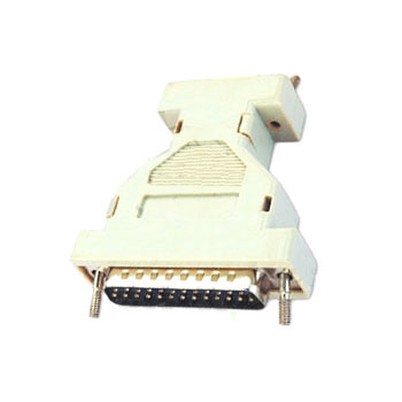

2)Stačiakampė jungtis;

3)Spausdintinės grandinės jungtis;

4)RF jungtis;

(5)Optinio pluošto jungtis.

Pagrindinis jungties veikimas

Jungties žinios Pagrindinį jungčių veikimą galima suskirstyti į tris kategorijas: būtent

Mechaninis veikimas, elektros eksploatacinė veikla ir aplinkosauginis efektyvumas.

1. Mechaninis elgesys

Kalbant apie prijungimo funkciją, įterpimo jėga yra svarbi mechaninė savybė. Įterpimo ir ištraukimo jėga yra suskirstyta į įterpimo jėgą ir ekstrahavimo jėgą (ekstrahavimo jėga taip pat vadinama atskyrimo jėga), abiejų reikalavimai skiriasi. Atitinkamuose standartuose yra nuostatos dėl Z didelės įterpimo jėgos ir Z mažos atskyrimo jėgos, o tai rodo, kad naudojimo požiūriu įterpimo jėga turėtų būti maža (yra mažos įterpimo jėgos LIF ir ne įterpimo jėgos ZIF struktūra), o jei atskyrimo jėga yra per didelė Maža, tai turės įtakos kontakto patikimumui. Jungties įterpimo ir ištraukimo jėga ir mechaninis tarnavimo laikas yra susiję su kontaktine struktūra (teigiamas slėgis), kontaktinės dalies dangos kokybe (stumdomosios trinties koeficientu) ir kontaktinio išdėstymo matmenų tikslumu (išlyginimu).

2. Elektros eksploatacinių savybių

Pagrindinės jungties elektros savybės yra kontaktinis atsparumas, atsparumas izoliacijai ir dielektrinis stiprumas.

(1) Elektros jungtys, turinčios aukštos kokybės kontaktinį atsparumą, turi būti mažos ir stabilios. Jungties kontaktinis atsparumas svyruoja nuo kelių miliohmų iki dešimčių miliohmų.

(2) Izoliacijos atsparumas yra izoliacijos veikimo tarp elektros jungties kontaktų ir tarp kontaktų ir apvalkalo matas, o jo dydis svyruoja nuo šimtų megohmų iki tūkstančių megohmų.

(3) Dielektrinis stiprumas arba atlaiko įtampą, dielektrinė atlaiko įtampą, yra gebėjimas atlaikyti įvertintą bandymo įtampą tarp jungties kontaktų arba tarp kontaktų ir korpuso.

(4) Kitos elektros savybės.

Elektromagnetinių trukdžių nuotėkio susilėtėjimas yra įvertinti jungties elektromagnetinių trukdžių ekranavimo efektą, ir jis paprastai išbandomas 100 MHz / 10 GHz dažnių diapazone.

Radijo dažnio koaksialinėms jungtims yra elektriniai indikatoriai, tokie kaip būdinga varžo, įterpimo praradimas, atspindžio koeficientas ir įtampos stovinčių bangų santykis (VSWR). Plėtojant skaitmenines technologijas, siekiant prijungti ir perduoti didelės spartos skaitmeninius impulso signalus, atsirado naujo tipo jungtis, būtent didelės spartos signalo jungtis. Atitinkamai, kalbant apie elektros eksploatacines savybes, be būdingos varžos, taip pat atsirado keletas naujų elektros indikatorių. , pvz., kryžminis (kryžminis), perdavimo vėlavimas (vėlavimas), laiko tarpas (iškreiptas) ir kt.

3. Aplinkosauginis efektyvumas

Bendrosios aplinkos savybės yra atsparumas temperatūrai, atsparumas drėgmei, atsparumas druskos purškimui, atsparumas vibracijai ir smūgiams ir kt.

(1)Atsparumas temperatūrai Šiuo metu jungties Z-aukšta darbinė temperatūra yra 200 °C (išskyrus kelias aukštos temperatūros specialias jungtis), o Z žema temperatūra yra -65 °C. Kai jungtis veikia, srovė generuoja šilumą kontaktiniame taške, o tai lemia temperatūros kilimą. Todėl paprastai manoma, kad darbinė temperatūra turėtų būti lygi aplinkos temperatūros sumai ir sąlyčio taško temperatūros kilimui. Kai kuriose specifikacijose aiškiai nurodomas leistinas Z aukštos temperatūros kilimas jungties po normauota veikimo srove.

(2)Atsparumo drėgmei įsibrovimas turės įtakos jungties h izoliacijos veikimui ir rūdys metalines dalis. Pastovios šilumos ir drėgmės bandymo sąlygos yra santykinė drėgmė 90%~95% (pagal gaminio specifikacijas, iki 98%), temperatūra +40±20 °C, bandymo laikas pagal gaminio specifikacijas, Z yra ne mažiau kaip 96 valandos. Kintamosios drėgnos šilumos testas yra griežtesnis.

(3)Kai druskos purškimui atspari jungtis veikia aplinkoje, kurioje yra drėgmės ir druskos, jos metalinių konstrukcinių dalių ir kontaktinių dalių paviršiaus apdorojimo sluoksnis gali sukelti galvaninę koroziją, kuri turi įtakos fizinėms ir elektrinėms jungties savybėms. Siekiant įvertinti elektros jungčių gebėjimą atlaikyti šią aplinką, nurodomas druskos purškimo bandymas. Jis pakabina jungtį temperatūros kontroliuojamoje bandymų dėžutėje, purškia natrio chlorido tirpalą su tam tikra koncentracija suspaustu oru, kad susidarytų druskos purškimo atmosfera, o jo poveikio laikas nurodomas produkto specifikacijoje, kuri yra ne mažiau kaip 48 valandos.

(4)Vibracija ir šokas Vibracija ir atsparumas smūgiams yra svarbios elektros jungčių savybės. Jie yra ypač svarbūs specialiose taikymo aplinkose, tokiose kaip aviacija ir aviacija, geležinkelių ir kelių transportas. Tai yra patikrinti elektros jungties mechaninės struktūros tvirtumą ir patikimą elektrinį kontaktą. Svarbus sekso rodiklis. Atitinkamuose bandymo metoduose yra aiškios taisyklės. Atliekant šoko bandymą, turėtų būti nurodytas didžiausias pagreitis, trukmė ir smūgio impulso bangos forma, taip pat elektros tęstinumo nutraukimo laikas.

(5)Kitos aplinkos savybės Pagal naudojimo reikalavimus kitos elektros jungčių aplinkos savybės yra hermetiškumas (oro nuotėkis, skysčio slėgis), skysčių panardinimas (atsparumas specifiniams skysčiams), žemas oro slėgis ir kt.

Pagrindinė jungties struktūra

Pagrindinės jungties konstrukcinės dalys apima (1) kontaktą; 2) izoliatorius; 3) apvalkalas (priklausomai nuo tipo); 4) priedai.

1. Kontaktai

Tai yra pagrindinė jungties dalis, skirta elektros prijungimo funkcijai atlikti. Paprastai kontaktinę porą sudaro vyriškas kontaktinis gabalas ir moteriškas kontaktinis gabalas, o elektros jungtis baigiama įterpiant moteriškus ir vyriškus kontaktinius gabalus.

Vyrų kontaktas yra standi dalis, o jo forma yra cilindrinė (apvalus kaištis), kvadratinis cilindras (kvadratinis kaištis) arba plokščias (įdėklo gabalas). Vyrų kontaktas paprastai yra pagamintas iš žalvario arba fosforo bronzos.

Moteriškas kontaktinis gabalas, būtent lizdas, yra pagrindinė kontaktų poros dalis. Jis remiasi elastine struktūra, kuri turi būti elastingai deformuota, kai ji įterpiama į kaištį, kad būtų sukurta elastinga jėga ir būtų sukurtas glaudus kontaktas su vyrišku kontaktiniu gabalu, kad būtų užbaigtas ryšys. Yra daug lizdų konstrukcijų tipų, įskaitant cilindrines (skaldymas, kaklas), tiuningo šakutė, cantilever tipo (išilginis lizdas), sulankstomo tipo (išilginis lizdas, 9 formos), dėžutės formos (kvadratinis lizdas) ir hiperboloidinės vielos spyruoklinis lizdas ir pan.

2. Izoliatorius

Izoliatorius taip pat dažnai vadinamas pagrindu arba įdėklu. Jo funkcija yra organizuoti kontaktus reikiamose padėtyse ir tarpuose, taip pat užtikrinti izoliacijos našumą tarp kontaktų ir tarp kontaktų ir korpuso. Geras atsparumas izoliacijai, atlaikantis įtampos našumą ir lengvas apdorojimas yra pagrindiniai reikalavimai renkantis izoliacines medžiagas, kurios turi būti apdorojamos į izoliatorius.

3. Apvalkalas

Taip pat vadinamas apvalkalu, tai yra išorinis jungties dangtelis. Jis suteikia mechaninę apsaugą įmontuotai izoliaciniam montavimo plokštei ir kaiščiais, o poravimosi metu užtikrina kištuko ir lizdo išlyginimą, o tada pritvirtina jungtį prie prietaiso.

4. Priedai

Priedai skirstomi į konstrukcinius priedus ir montavimo priedus. Konstrukciniai priedai, tokie kaip spaustukų žiedai, padėties nustatymo raktai, padėties nustatymo kaiščiai, kreipiamieji kaiščiai, jungiamieji žiedai, kabelių spaustukai, sandarinimo žiedai, tarpikliai ir kt. Įdiekite priedus, tokius kaip varžtai, veržlės, varžtai, spyruokliniai žiedai ir kt. Dauguma priedų turi standartines dalis ir bendras dalis.

Jungties charakteristikos

1. Arba vyrų kontaktas, arba moterų kontaktas yra lankstus. Abipusis kontaktų ryšys gali būti naudojamas grandinės ryšiui užtikrinti.

2. Galinėje kontakto dalyje yra laidų konstrukcija, kurią lengva įgyvendinti laidus arba atspausdintas laidų lentas. Jis skirtas suvirinimui, įkapsuliavimui, laikymui, suvirinimui per skylę ir kitoms konstrukcijoms įgyvendinti.

3. Kontaktas tvirtinamas tinkamoje izoliatoriaus padėtyje, o izoliatorius gali būti naudojamas įtampos izoliacijos atsparumui tarp kontaktų palaikyti.

4. Jis turi movos struktūrą, kuri yra patogi kontaktui įterpti ar atjungti, ir nekeičia savo padėties net po vibracijos ar smūgio.

Ateities elektroninių jungčių technologijos kūrimo tendencija

Jungtys, kaip pagrindiniai srovės ar signalinių jungčių komponentai, taip pat yra svarbi pramoninės sistemos dalis. Sparčiai plėtojant asmeninius mobiliuosius terminalus, buitinius išmaniuosius elektros prietaisus, informacinių ryšių pramonę, transporto naująją energetikos pramonę, aeronautikos mokslą ir technologijas, dirbtinį intelektą, medicininę elektroninę įrangą ir kitas sritis, pagerėjo jungčių funkcija, išvaizda, veikimas ir naudojimas. Aukšti reikalavimai.

1. Mikro-miniatiūrizacijos ir integracijos vystymosi tendencija

Siekiant patenkinti nešiojamų, skaitmeninių ir daugiafunkcinių elektroninių prietaisų, taip pat gamybos ir surinkimo automatizavimo reikalavimus, elektroninės jungtys turi būti koreguojamos produkto struktūra. Produktai daugiausia kuriami mažo dydžio, mažo aukščio, siauro žingsnio, daugiafunkcinio, ilgo tarnavimo laiko, paviršiaus montavimo ir kt. Kryptimi.

Miniatiūrizacija reiškia, kad elektroninių jungčių (jungčių) tarpai yra mažesni, o didelis tankis yra pasiekti daug šerdžių. Vartojimo elektroninių produktų miniatiūrizavimas reikalauja komponentų, integruotų miniatiūrizaciją, plonumą ir aukštą našumą, o tai taip pat skatina jungčių produktų kūrimą miniatiūrizacijos ir mažo žingsnio kryptimi. Komponentų miniatiūrizavimas turi aukštesnius techninius reikalavimus. Visa tai reikalauja tvirto pramoninio liejimo pagrindo, kad būtų galima veiksmingai jį remti.

2. Pažangios plėtros tendencija

Šiandien yra pasaulis, kuriame sparčiai vystosi informacija, nesvarbu, kokia informacija ar technologijos, žmonių reikalavimai tampa vis didesni ir didesni. Nuo sparčios informacinio ryšio duomenų plėtros bevielis ryšys atėjo pas mus visus. Nuo išmaniųjų telefonų, išmaniųjų nešiojamųjų įrenginių, dronų, nepilotuojamo vairavimo, VR realybės, išmaniųjų robotų ir kitų technologijų taikymo, IC lustų pridėjimas ir protingas valdymo grandinės elektroninės jungties kūrimas yra neišvengiama tendencija, nes tai leis elektroninei jungčiai protingiau suvokti elektroninės įrangos naudojimą ir pagerinti pačios jungties veikimą, kad būtų pasiektas protingas belaidis sujungimas.

3. Didelio našumo plėtros tendencija

Didelės spartos perdavimas reiškia, kad šiuolaikiniai kompiuteriai, informacinės technologijos ir tinklo technologijos reikalauja, kad signalo perdavimo laiko skalė pasiektų megahercų dažnių juostą, o impulso laikas pasiektų milisekundes. Todėl reikalingos didelės spartos transmisijos elektroninės jungtys (jungtys).

Aukštas dažnis yra prisitaikyti prie milimetrinių bangų technologijos kūrimo, o radijo dažnio koaksialinės elektroninės jungtys (jungtys) pateko į milimetro bangos darbo dažnio juostą.
